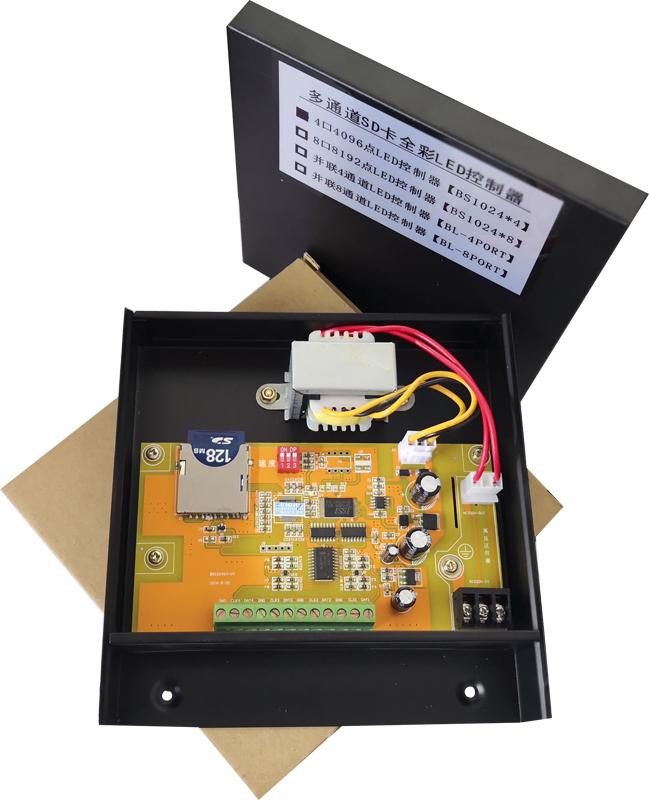

  • 新黄板4口,采用:全新大尺寸防雨外壳设计、接线直观方便、防雨防尘;主板配备更强劲的端口保护电路,皮实耐用的优点进一步得到强化,控制器
    支持:单线系列芯片、双线系列芯片、断点续传系列芯片等等常规LED驱动信号,并拥有4通道独立输出端子,每路带1024点,一台可带4096点,多台控
    制器交流同步组屏,无需额外拉线,在超过10年的电源同步应用技术的支撑下,任何大屏无需额外连线均可自动保持持久稳定的同步性能。
    控制器采用
    川田高科一贯的:简洁、实用、人性化的设计风格, 整机没有任何多余繁琐的按键或花俏的功能,除了接220V就是接信号,一切设置均由SD卡文件完
    成,让现场施工人员快速上手,无需培训。让控制器的所有价值附加于工程、作用于工程、质量于工程。

主要性能

1,支持单线/双线系列LED驱动芯片,[如:TM1804,TM1809,TM1812,UCS1903,UCS1909,UCS1912,TM1914,GS8206等等]

2,支持芯片引脚任意错乱排列。包括:空脚,乱脚。

3,配备:原装大品牌高速1G SD卡,绝不使用组装卡/山寨卡。

4,支持:FAT和FAT32文件系统。

5,支持:128M到128G的所有SD卡/TF卡/SDHC卡.

6,配备超强的信号保护电路,可抵御:静电、信号接反、并可防止9V-40V开关电源误接到信号端子而烧毁控制器

7,拨码式速度调试,8级速度.

8,各台控制器使用同档速度并连接在同一电网,即可自动实现整体动画的同步运行,无需连线,无安装距离限制.

9,驱动能力:1024点*4通道=4096点

10,播放速度:无论带多少像素点,速度始终保持:2线--4线芯片:50帧/秒、单线芯片:30帧/秒。
真正的全速播放控制器,绝不存在带点越多速度越慢的弊端。







   =============================常用参数========================

常用驱动IC均可支持:
TM1803,TM1804,TM1806,TM1809,TM1812,TLS3001,TLS3002,TLS3008,UCS1903,UCS1906,UCS1909,
UCS1912,LPD6803,LPD8803,LPD8806,D705,P9813,UCS5903, UCS6909,UCS6912,UCS7009,WS2801,
WS2803,DM412, DM413,74HC595,6B595 ,DM114,DM134,DM13C,TB62726, MBI5024,MBI5026,HL1609,
HL1616,ZQ9712,A8012, IT1701,ST2221C, SM16122,TLS3003,TLS3004,TLS3005,UCS7009,CD4094,
AT1001, P9816、ST313、ST316、 WS2811、UCS3903、UCS3906、UCS3909、UCS3912、UCS2903、
UCS2909、UCS2912、BS0901、BS0902、TM1829.....

以上LED驱动芯片均有对应的LED控制器,应用于:护栏管,数码管,点光源,穿孔灯,点阵屏,像素灯,发光字,
软灯条,LED模组,大功率灯管等等

支持的信号:单线(DAT,GND)、双线(DAT,CLK,GND)、三线(DAT,CLK,LAT,GND)、国际标准DMX512 (A,B)
支持的存储:IIC、EEPROM、FLASH、SD卡、CF卡
支持的同步:220V电源自同步、主从机同步、以太网同步
支持的输出:TTL输出、RS485输出、大功率驱动输出、电压调节输出.
支持的更新:编程器、USB读卡器、以太网
支持的信号:400KHZ---20MHZ
支持的灰度:16---256
支持的换帧:15HZ---100HZ
